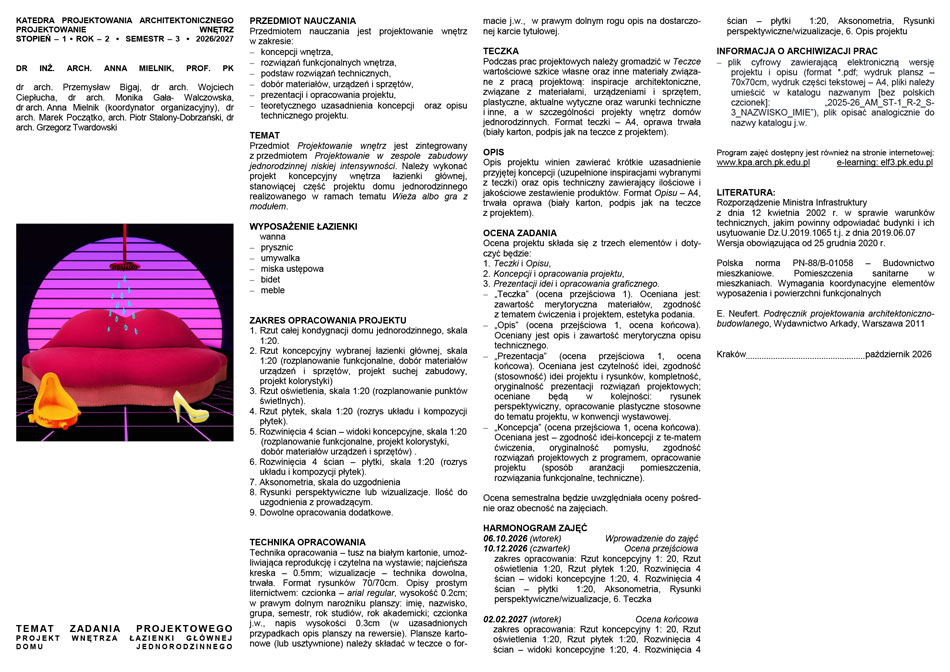

I st. / 2 rok III sem. WNĘTRZA

TEMAT ZADANIA PROJEKTOWEGO

PROJEKT WNETRZA ŁAZIENKI GŁÓWNEJ DOMU JEDNORODZINNEGO

---

---

OCENA KOŃCOWA – 25.01.2021 (CZWARTEK) GODZ. 10:00, SALA 103, BUDYNEK WA UL. WARSZAWSKA 24.

ZAKRES OPRACOWANIA:

1. Rzut całej kondygnacji domu jednorodzinnego (dowolny format i skala)

2. Rzut koncepcyjny wybranej łazienki głównej, skala 1:20, rzut oświetlenia 1:20, Rozwinięcia 4 ścian – widoki koncepcyjne 1:20, (format 70 x 70)

3. Rzut płytek, skala 1:20, rozwinięcia 4 ścian – płytki 1:20, aksonometria łazienki (format 70 x 70)

4. Rysunki perspektywiczne/wizualizacje (do ustalenia z prowadzącym).

5. Teczka (inspiracje, krótki opis)

Dowolne opracowania dodatkowe.

FORMAT PLANSZ: 70 x 70 cm.

PRACE NALEŻY ZŁOŻYĆ W TECZCE z tabelką, opis w teczce A4 z tabelką.

Prace należy złożyć 25.01.2024 r. na WA ul. Warszawska w pokoju 103 o godz. 10:00 u prowadzącego grupę.

ARCHIWIZACJA

W celu obowiązkowej archiwizacji całe opracowanie (wszystkie plansze włącznie z perspektywą i opisem) w postaci jednego scalonego pliku PDF należy przesłać elektronicznie do Prowadzącego grupę. Nazwa pliku wg wzoru: 2023-24_AM_ST-1_R-2_S-3_NAZWISKO_IMIE

---

PRZEDMIOT NAUCZANIA

Przedmiotem nauczania jest projektowanie wnętrz w zakre­sie:

• koncepcji wnętrza,
• rozwiązań funkcjonalnych wnętrza,
• podstaw rozwiązań technicznych,
• dobór materiałów, urządzeń i sprzętów
• prezentacji i opracowania projektu,
• teoretycznego uzasadnienia koncepcji oraz opisu technicznego projektu.

TEMAT

Przedmiot Projektowanie wnętrz jest zintegrowany z przedmiotem Projektowanie architektoniczno-urbanistyczne. Należy wykonać projekt koncepcyjny wnętrza łazienki głównej, stanowiącej część projektu domu jednorodzinnego realizowanego w ramach tematu Dom albo gra z sześcianem.

WYPOSAŻENIE ŁAZIENKI

• wanna
• prysznic
• umywalka
• miska ustępowa
• bidet
• meble

ZAKRES OPRACOWANIA PROJEKTU

1. Rzut całej kondygnacji domu jednorodzinnego, skala 1:20
2. Rzut koncepcyjny wybranej łazienki głównej, skala 1:20 (rozplanowanie funkcjonalne, dobór materiałów urządzeń i sprzętów, projekt suchej zabudowy, projekt kolorystyki)
3. Rzut oświetlenia, skala 1:20 (rozplanowanie punktów świetlnych)
4. Rzut płytek, skala 1:20 (rozrys układu i kompozycji płytek)
5. Rozwinięcia 4 ścian – widoki koncepcyjne, skala 1:20 (rozplanowanie funkcjonalne, projekt kolorystyki, dobór materiałów urządzeń i sprzętów)
6. Rozwinięcia 4 ścian – płytki, skala 1:20 (rozrys układu i kompozycji płytek)
7. Aksonometria, skala dowolna
8. Rysunki perspektywiczne lub wizualizacje. Ilość do uzgodnienia z prowadzącym
9. Dowolne opracowania dodatkowe

TECHNIKA OPRACOWANIA

Technika opracowania – tusz na białym kartonie, umożliwiająca reprodukcję i czytelna na wystawie; najcieńsza kreska – 0.5mm; perspektywa odręczna – technika dowolna, trwała. Format rysunków 70/70cm. Opisy pros-tym liternictwem: czcionka – arial regular, wysokość 0.2cm; w prawym dolnym narożniku planszy: imię, nazwisko, grupa, semestr, rok studiów, rok aka­demicki; czcionka j.w., napis wysokości 0.3cm (w uza­sadnionych przypadkach opis planszy na rewersie). Plansze karto-nowe (lub usztywnione) należy składać w teczce o for-macie j.w., w prawym dolnym rogu opis na dostarczonej karcie tytułowej.

TECZKA

Podczas prac projektowych należy gromadzić w Teczce wartościowe szkice własne oraz inne materiały związane z pracą projektową: inspiracje archi­tektoniczne, związane z materiałami, urządzeniami i sprzętem, plastyczne, aktualne wytyczne oraz warun­ki techniczne i inne, a w szczególności projekty wnętrz domów jednorodzinnych. Format teczki – A4, oprawa trwała (biały karton, podpis jak na teczce z projektem).

OPIS

Opis projektu winien zawierać krótkie uzasad­nienie przyjętej koncepcji (uzupełnione inspiracjami wybranymi z teczki) oraz opis techniczny za­wierający ilościowe i jakościowe zestawienie produktów. Format Opisu – A4, trwała oprawa (biały karton, pod­pis jak na teczce z projektem).

OCENA ZADANIA

Ocena projektu składa się z trzech elementów i doty­czyć będzie:

1. Teczki i Opisu,
2. Koncepcji i opracowania projektu,
3. Prezentacji idei i opracowania gra­ficznego.

• „Teczka” (ocena przejściowa 1). Oceniana jest: zawartość merytoryczna materiałów, zgodność z tematem ćwiczenia i projek­tem, estetyka podania.
• „Opis” (ocena przejściowa 1, ocena końcowa). Oceniany jest opis i zawartość merytoryczna opisu technicznego.
• „Prezentacja” (ocena przejściowa 1, ocena końcowa). Oceniana jest czytelność idei, zgodność (sto­sowność) idei projektu i rysunków, kompletność, ory­ginalność prezentacji rozwiązań projektowych; oce­niane będą w kolejności: rysunek perspektywiczny, opracowanie plastyczne stosowne do tematu projektu, w konwencji wysta­wowej.
• „Koncepcja” (ocena przejściowa 1, ocena koń­cowa). Oceniana jest – zgodność idei-koncepcji z te-matem ćwiczenia, oryginalność pomysłu, zgodność rozwiązań projektowych z programem, opracowanie projektu (sposób aranżacji pomieszczenia, rozwiązania funkcjonalne, techniczne).

Ocena semestralna będzie uwzględniała oceny pośred­nie oraz obecność na zajęciach.

HARMONOGRAM ZAJĘĆ

10.10.2023 (czwartek) Wprowadzenie do zajęć

14.12.2023 (czwartek) Ocena przejściowa

zakres opracowania: Rzut koncepcyjny 1: 20, Rzut oświetlenia 1:20, Rzut płytek 1:20, Rozwinięcia 4 ścian – widoki koncepcyjne 1:20, 4. Rozwinięcia 4 ścian – płytki 1:20. Rysunki perspektywiczne/wizualizacje, 6. Teczka

25.01.2024 (czwartek) Ocena końcowa

zakres opracowania: Rzut koncepcyjny 1: 20, Rzut oświetlenia 1:20, Rzut płytek 1:20, Rozwinięcia 4 ścian – widoki koncepcyjne 1:20, 4. Rozwinięcia 4 ścian – płytki 1:20. Aksonometria. Rysunki perspektywiczne/wizualizacje, 6. Opis projektu

INFORMACJA O ARCHIWIZACJI PRAC

W celu obowiązkowej archiwizacji całe opracowanie (wszystkie plansze włącznie z perspektywą i opisem) w postaci jednego scalonego pliku PDF należy przesłać elektronicznie do Prowadzącego grupę. Nazwa pliku wg wzoru: 2023-24_AM_ST-1_R-2_S-4_NAZWISKO_IMIE

DO ŚCIĄGNIĘCIA

LITERATURA

Rozporządzenie Ministra Infrastruktury

z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U.2019.1065 t.j. z dnia 2019.06.07. Wersja obowiązująca od 25 grudnia 2020 r.;

Polska norma PN-88/B-01058 – Budownictwo mieszkaniowe. Pomieszczenia sanitarne w mieszkaniach. Wymagania koordynacyjne elementów wyposażenia i powierzchni funkcjonalnych;

E. Neufert. Podręcznik projektowania architektoniczno-budowlanego, Wydawnictwo Arkady, Warszawa 2011.
