KATEDRA PROJEKTOWANIA ARCHITEKTONICZNEGO • PROJEKTOWANIE DYPLOMOWE • STOPIEŃ I • ROK 4 • SEMESTR 7
ZAKRES OPRACOWANIA PRACY DYPLOMOWEJ INŻYNIERSKIEJ – CZĘŚĆ RYSUNKOWA
CZĘŚĆ RYSUNKOWĄ PRACY NALEŻY WYKONAĆ ZGODNIE Z PRZEPISAMI SZCZEGÓŁOWYMI DO REGULAMINU STUDIÓW WYŻSZYCH NA POLITECHNICE KRAKOWSKIEJ IM. TADEUSZA KOŚCIUSZKI DOTYCZĄCYMI TRYBU UZYSKIWANIA DYPLOMÓW UKOŃCZENIA INŻYNIERSKICH STUDIÓW STACJONARNYCH I NIESTACJONARNYCH I STOPNIA NA WYDZIALE ARCHITEKTURY POLITECHNIKI KRAKOWSKIEJ NA KIERUNKU ARCHITEKTURA W JĘZYKU POLSKIM I W JĘZYKU ANGIELSKIM (W SZCZEGÓLNOŚCI §8 ZAKRES OPRACOWANIA PRACY DYPLOMOWEJ); [PATRZ:] http://arch.pk.edu.pl/studenci/dyplomy/
TEMAT PRACY: DOM W KRAJOBRAZIE • ZAWARTOŚĆ CZĘŚCI RYSUNKOWEJ PRACY DYPLOMOWEJ INŻYNIERSKIEJ:
| NUMER PLANSZY | ZAWARTOŚĆ / NAZWA | SKALA | FORMAT [ cm ] | INFORMACJE DODATKOWE |
| 1 | PROJEKT ZAGOSPODAROWANIA TERENU | 1:500 | 70×70 | PROJEKT SPORZĄDZIĆ NA PODKŁADZIE GEODEZYJNYM, WIDOK BUDYNKU Z GÓRY, RYSUNEK Z CIENIAMI (PRZYŁĄCZA DO SIECI – WODA, KANALIZACJA, PRĄD, GAZ, ODPROWADZENIE WÓD OPADOWYCH, INNE) |
| 2 | RZUT FUNDAMENTÓW | 1:50 | 70×70 | RZUT FUNDAMENTÓW Z UKŁADEM ŚCIAN FUNDAMENTOWYCH |
| 3 | RZUT PARTERU W KONTEKŚCIE OTOCZENIA | 1:50 | 70×70 | OPRACOWAĆ WRAZ Z ELEMENTAMI NAJBLIŻSZEGO OTOCZENIA BUDYNKU MIESZCZĄCYMI SIĘ NA ZAKRESIE PLANSZY |
| 4 | RZUT I PIĘTRA | 1:50 | 70×70 | ILOŚĆ KONDYGNACJI WEDŁUG ZAŁOŻEŃ PROJEKTU |
| 5 | RZUT II PIĘTRA | 1:50 | 70×70 | ILOŚĆ KONDYGNACJI WEDŁUG ZAŁOŻEŃ PROJEKTU |
| 6 | RZUT STROPODACHU | 1:50 | 70×70 | ZAPREZENTOWAĆ SPOSÓB WYPOŚREDNICZENIA POŁACI STROPODACHU I ODPROWADZENIA WÓD OPADOWYCH |
| 7 | PRZEKRÓJ PIONOWY A-A PRZEKRÓJ PIONOWY B-B | 1:50 | 70×70 | PRZEKROJE PRZEZ BUDYNEK NALEŻY WYKONAĆ W CHARAKTERYSTYCZNYCH MIEJSCACH (NP. PRZEKRÓJ POPRZECZNY I PODŁUŻNY; PRZEZ KLATKĘ SCHODOWĄ, OTWORY OKIENNE I DRZWIOWE, TARASY, NADWIESZENIA, ITP.) |
| 8 | ELEWACJA POŁUDNIOWA, ELEWACJA PÓŁNOCNA | 1:50 | 70×70 | ELEWACJE Z CIENIAMI |
| 9 | ELEWACJA ZACHODNIA, ELEWACJA WSCHODNIA | 1:50 | 70×70 | ELEWACJE Z CIENIAMI |
| 10 | AKSONOMETRIA | 1:50 | 70×70 | CZARNA KRESKA NA BIAŁYM TLE, BEZ CIENI |
| 11 | DETAL TECHNICZNY | 1:20 | 70×70 | CHARAKTERYSTYCZNY FRAGMENT PIONOWEGO PRZEKROJU OBEJMUJĄCY ZEWNĘTRZNĄ ŚCIANĘ BUDYNKU (OD FUNDAMENTÓW PO STROPODACH) – NP. USZCZEGÓŁOWIĆ JEDEN Z PRZEKROJÓW DO SKALI 1:20 |

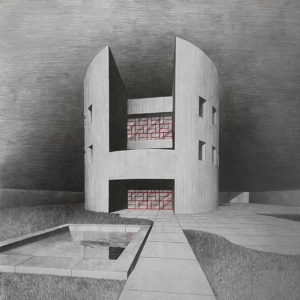

| 12 | ODRĘCZNY RYSUNEK PERSPEKTYWICZNY | – | 70×70 | TECHNIKA TRWAŁA: FARBY / TUSZ / OŁÓWEK (WYDRUK SKANU/ZDJĘCIA) |

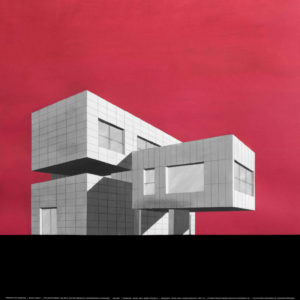

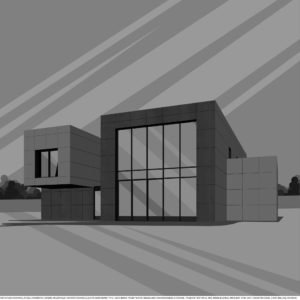

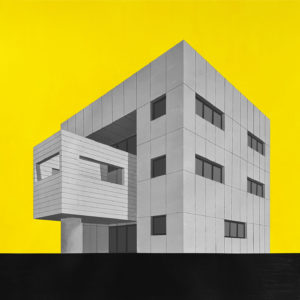

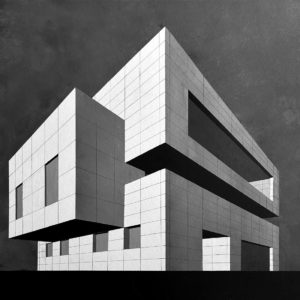

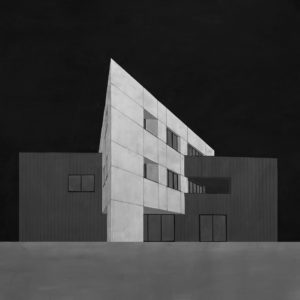

| 13 | WIZUALIZACJA / MODEL | – / 1:50 | 70×70 | OPRACOWANIA DODATKOWE |
ZAKŁAD ARCHITEKTURY MIESZKANIOWEJ I KOMPOZYCJI ARCHITEKTONICZNEJ • PROJEKTOWANIE DYPLOMOWE • STOPIEŃ I • ROK 4 • SEMESTR 7
ZAKRES OPRACOWANIA PRACY DYPLOMOWEJ INŻYNIERSKIEJ – CZĘŚĆ PISEMNA
CZĘŚĆ PISEMNĄ PRACY NALEŻY WYKONAĆ ZGODNIE Z PRZEPISAMI SZCZEGÓŁOWYMI DO REGULAMINU STUDIÓW WYŻSZYCH NA POLITECHNICE KRAKOWSKIEJ IM. TADEUSZA KOŚCIUSZKI DOTYCZĄCYMI TRYBU UZYSKIWANIA DYPLOMÓW UKOŃCZENIA INŻYNIERSKICH STUDIÓW STACJONARNYCH I NIESTACJONARNYCH I STOPNIA NA WYDZIALE ARCHITEKTURY POLITECHNIKI KRAKOWSKIEJ NA KIERUNKU ARCHITEKTURA W JĘZYKU POLSKIM I W JĘZYKU ANGIELSKIM (W SZCZEGÓLNOŚCI §8 ZAKRES OPRACOWANIA PRACY DYPLOMOWEJ): [PATRZ:] http://arch.pk.edu.pl/studenci/dyplomy/
TEMAT PRACY: DOM W KRAJOBRAZIE • ZAWARTOŚĆ CZĘŚCI PISEMNEJ PRACY DYPLOMOWEJ INŻYNIERSKIEJ:
• KARTA TYTUŁOWA – w języku polskim i angielskim opracowana według określonego wzoru dla dyplomu inżynierskiego – Wzór karty tytułowej projektu dyplomowego (Wzór karty tytułowej – I stopień, [w:] http://arch.pk.edu.pl/studenci/dyplomy/);
• STRESZCZENIE (PL/EN) – krótkie streszczenie pracy dyplomowej opracowane w języku polskim i angielskim;
• ESEJ – zwięzły esej naukowy związany z pracą dyplomową, prezentujący wiedzę studenta na temat rozwiązywanego problemu;
temat eseju do uzgodnienia z promotorem; esej powinien uwzględniać: przypisy i powołania, literatura, źródła ilustracji, inne informacje o materiałach źródłowych (około 20 stron tekstu normatywnego maszynopisu (poza ewentualnymi ilustracjami oraz planszami projektu dyplomowego);
• OPIS IDEI PROJEKTU – krótki opis idei projektu, maksymalnie 1 strona A-4;
• OPIS TECHNICZNY PROJEKTU – powinien składać się do dwóch części i odnosić się do projektu zagospodarowania terenu (działki)i projektu budynku; oraz być wykonany zgodnie z Rozporządzeniem ministra transportu, budownictwa i gospodarki morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego w zakresie określonym przez promotora;
•ZMNIEJSZONE PLANSZE PROJEKTU – na końcu opisu należy dołączyć wszystkie plansze projektu dyplomowego zmniejszone do formatu A-4 lub do formatu
A-3 złożonego do formatu A-4;
•ZAPIS CYFROWY PRACY (CD/DVD) – do części pisemnej pracy dyplomowej należy dołączyć kopie cyfrowego zapisu (format PDF jako obowiązujący oraz inne formaty w uzgodnieniu z promotorem) zawierające całości projektu dyplomowego (płyty CD, DVD lub inne dostępne nośniki danych);
OBJĘTOŚĆ PISEMNYCH OPRACOWAŃ WINNA WYNOSIĆ OKOŁO 20 STRON TEKSTU NORMATYWNEGO MASZYNOPISU (POZA EWENTUALNYMI ILUSTRACJAMI ORAZ PLANSZAMI PROJEKTU DYPLOMOWEGO).
UWAGA: Część pisemna pracy dyplomowej powinna być przedłożona w 3 (trzech) egzemplarzach wraz z cyfrowymi kopiami zapisu pracy na CD/DVD:
1 egzemplarz dla dziekanatu WA PK i 2 egzemplarze dla jednostki dyplomującej. Praca winna być oprawiona w sposób trwały, format A-4.
Praca dyplomowa będzie poddawana sprawdzeniu w Jednolitym Systemie Antyplagiatowym i na tej podstawie będzie odbywało się dopuszczenie do egzaminu i obrony pracy dyplomowej.
